Baubilder der Climax Waldbahnlok

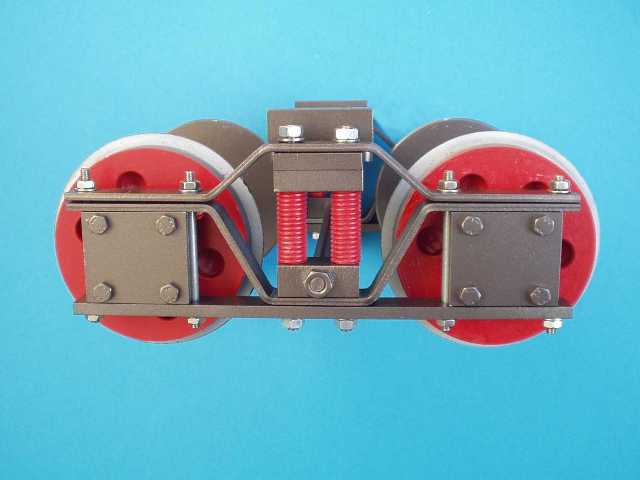

Das Drehgestell besteht aus 22 Einzelteilen
die miteinander verschraubt sind.

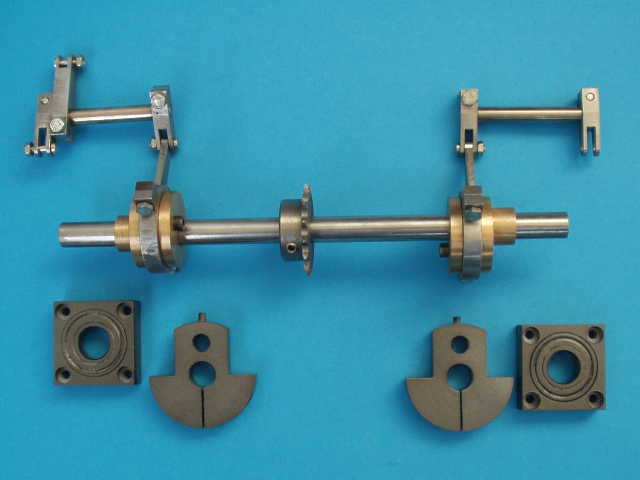

Antriebswelle mit Steuerteilen.
Kolben, Zylinder, Steuerschieber

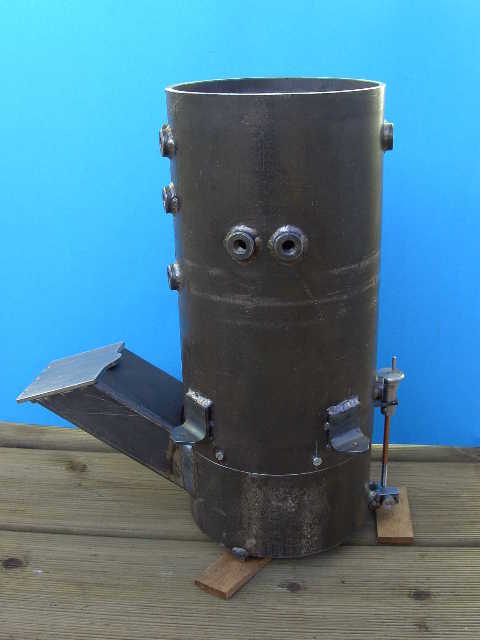

Probeinbau des Kessels
Dampfkessel Durchmesser 160 mm

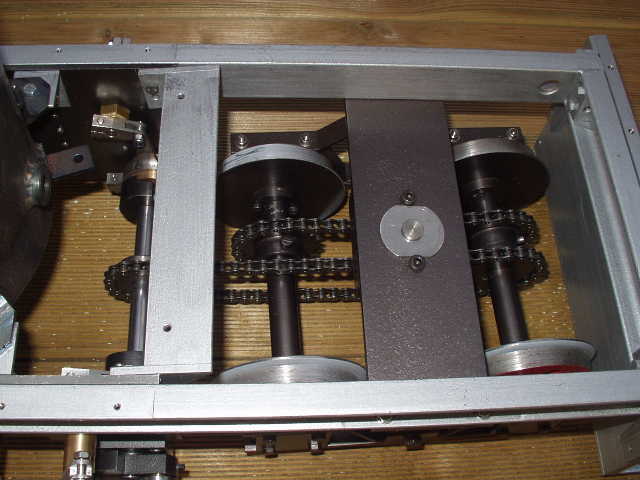

Kraftübertragung von der
Antriebswelle zum Drehgestell

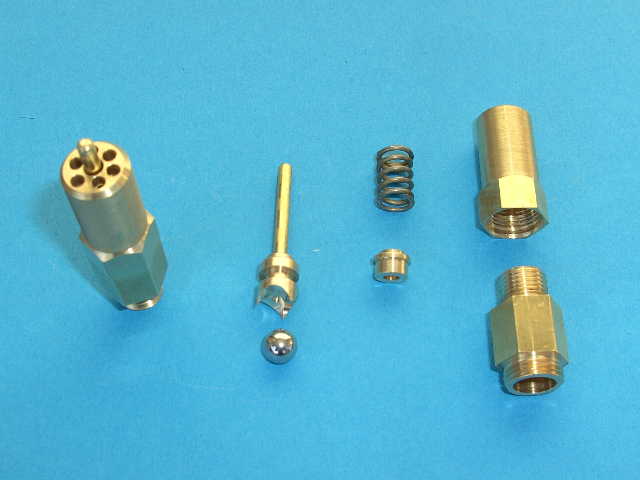

Sicherheitsventil
Bypassventil

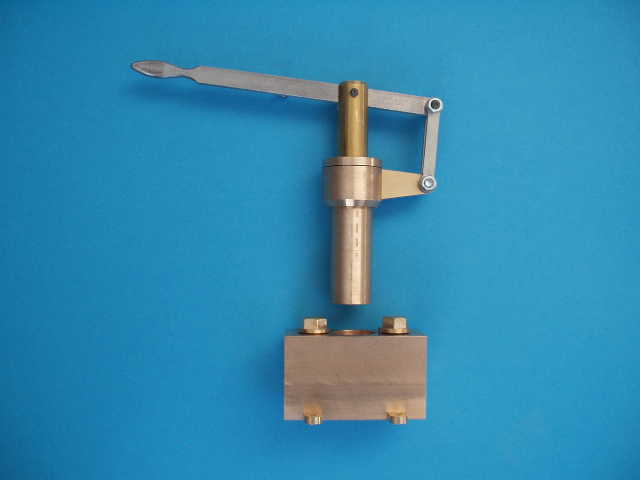

Handpumpe vor dem Zusammenbau

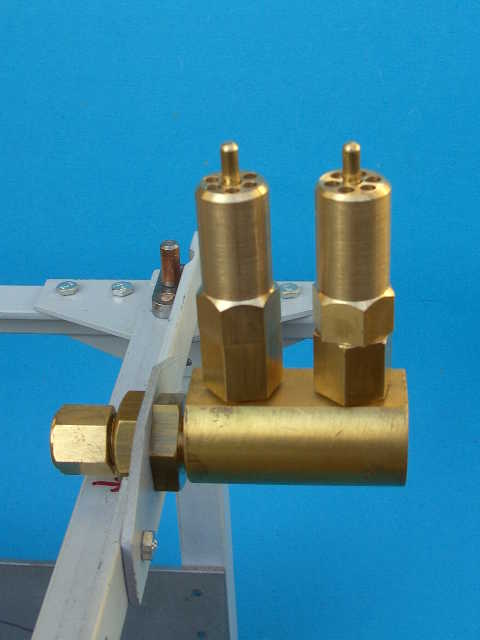

Halter für die beiden
Sicheheitsventile
Fahrtregler mit Ölbehälter

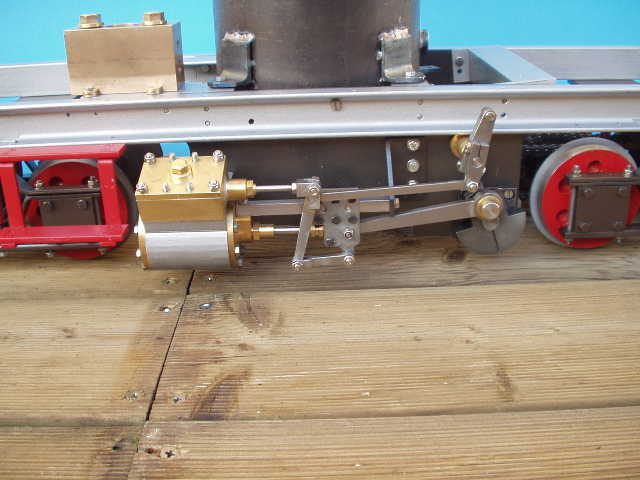

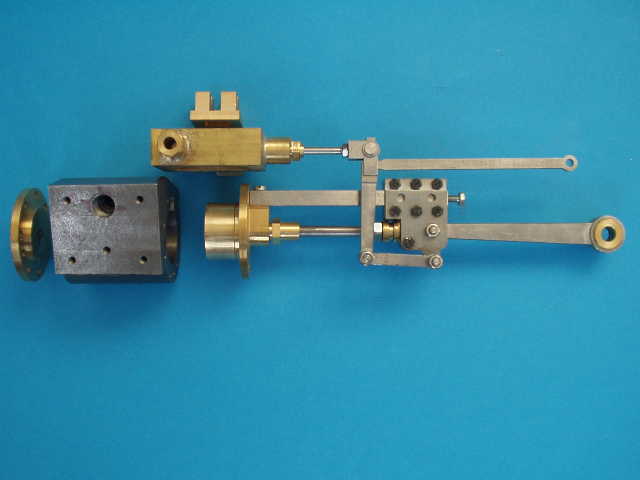

Zylinder mit Schiebersteuerung

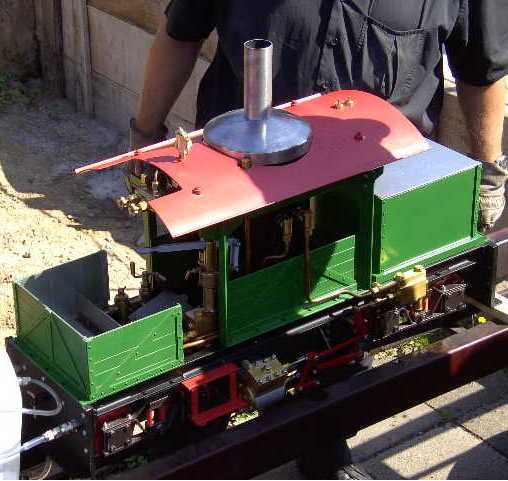

Erstes Anheizen

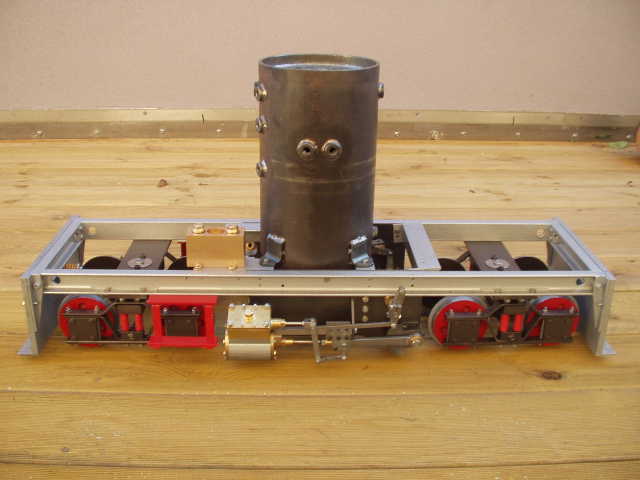

Drehgestelle mit Grundrahmen
und Kessel

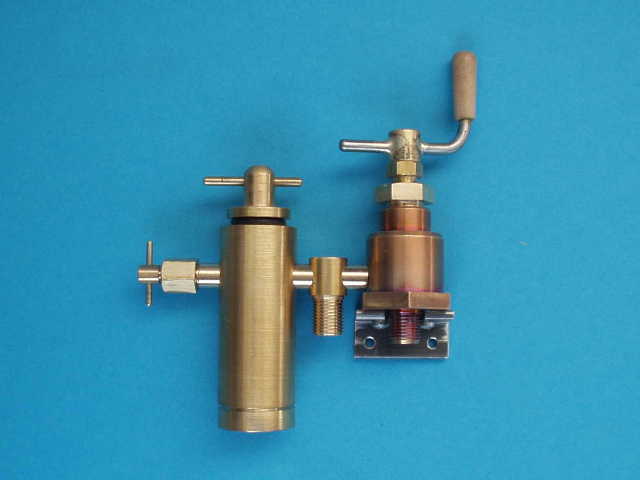

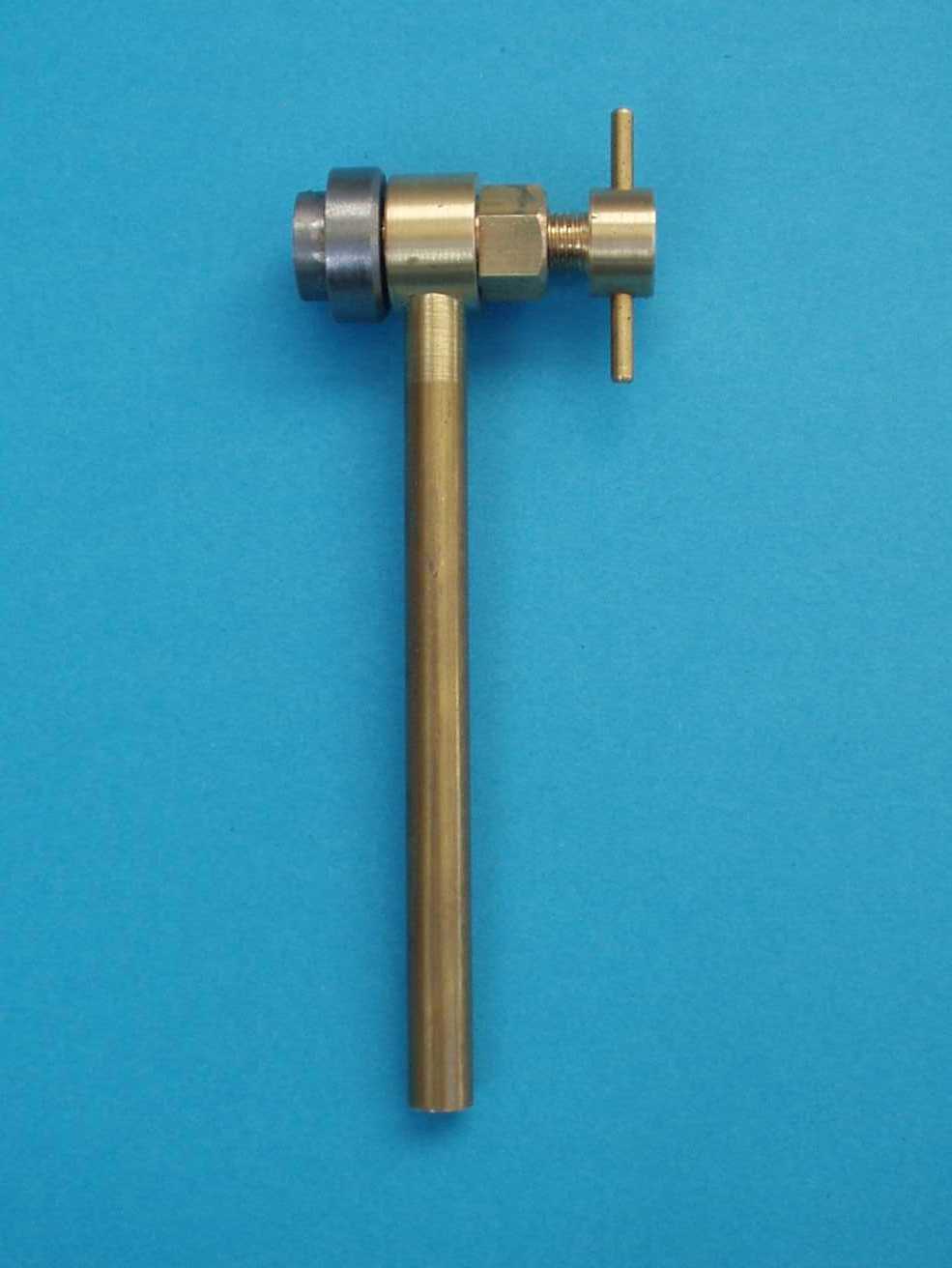

Kesselentwässerun g

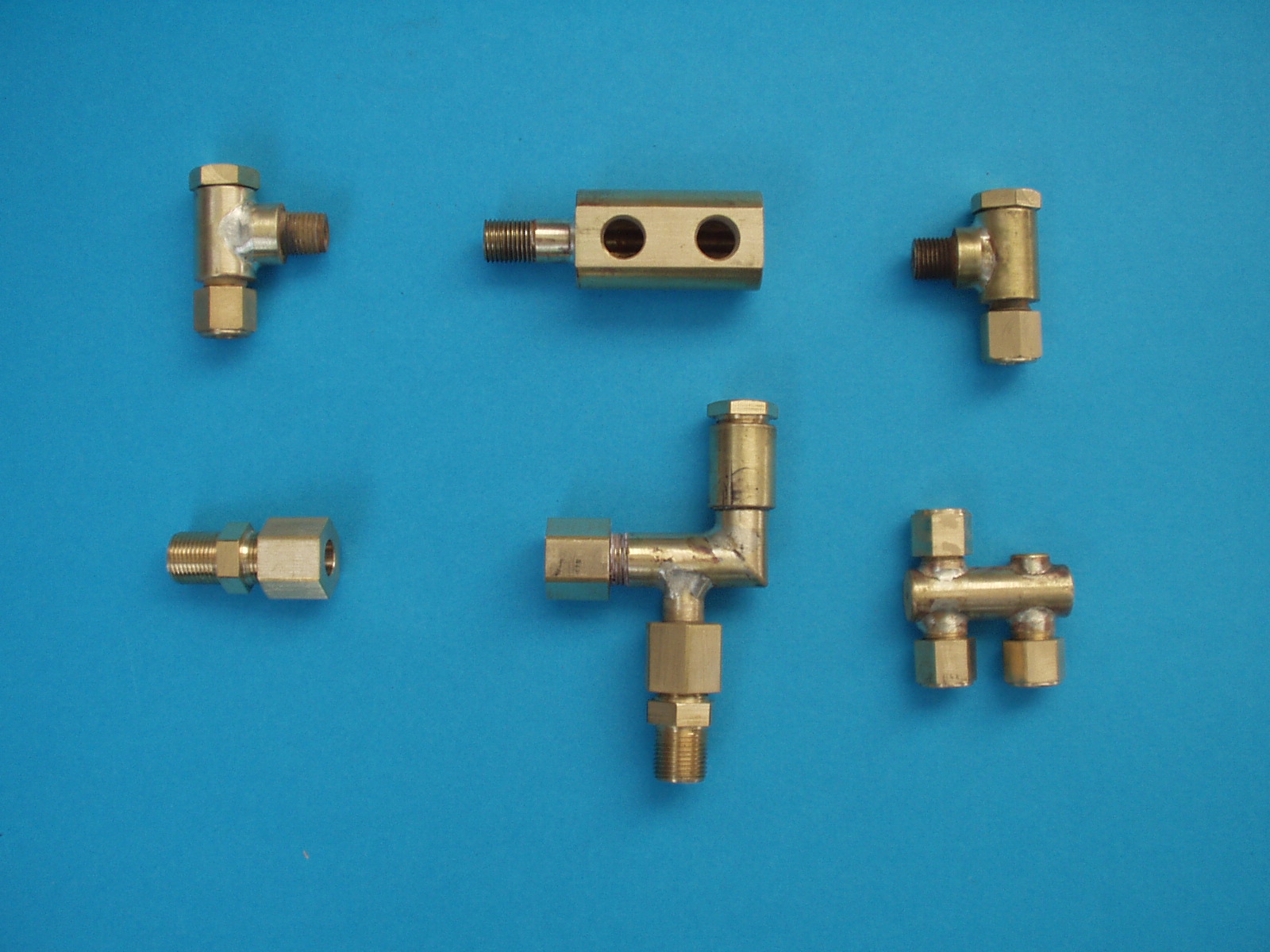

Armaturen
Auf dieser Seite kann man einige Bilder sehen die ich während der Bauzeit der Lok aufgenommen habe.Immer wenn ich eine Baugruppe wie Drehgestell, Rahmen oder
Kessel fertig hatte wurde das Teil im Bild festgehalten.

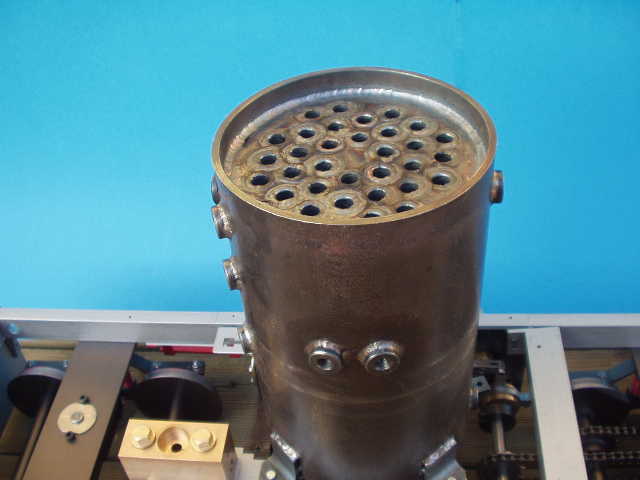

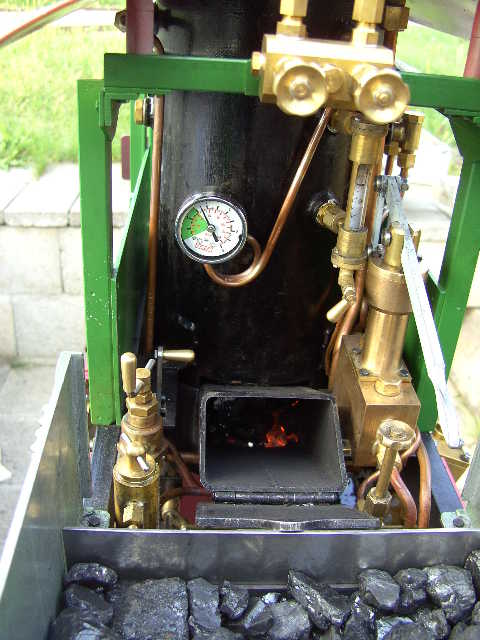

Blick in den Kessel

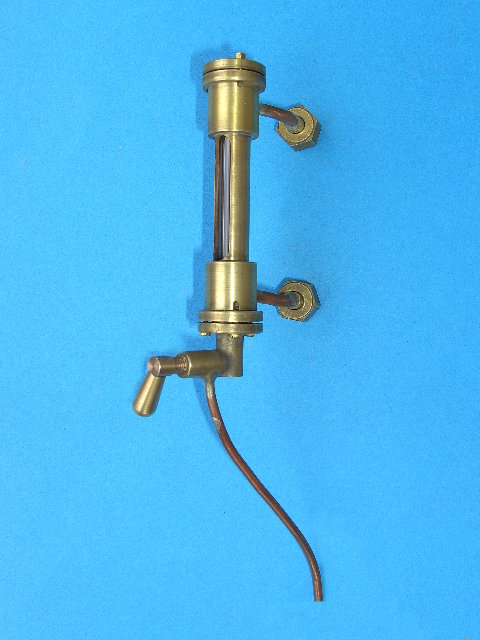

Wasserstandanzeige

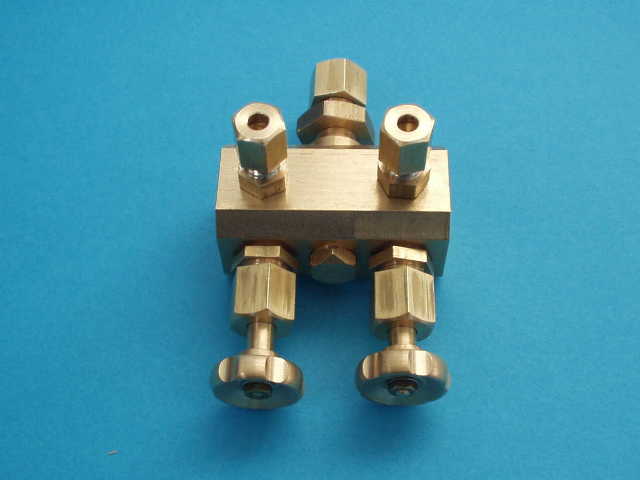

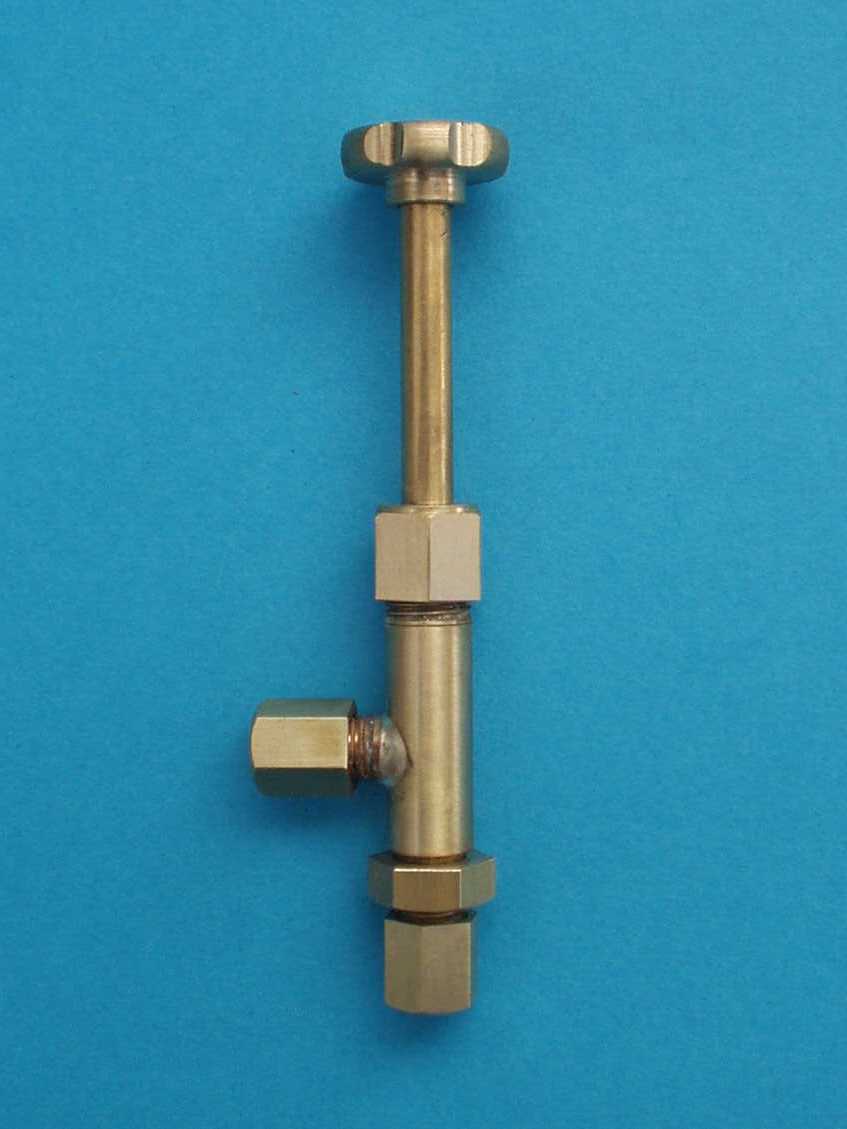

Ventilstock
Komplette Maschine

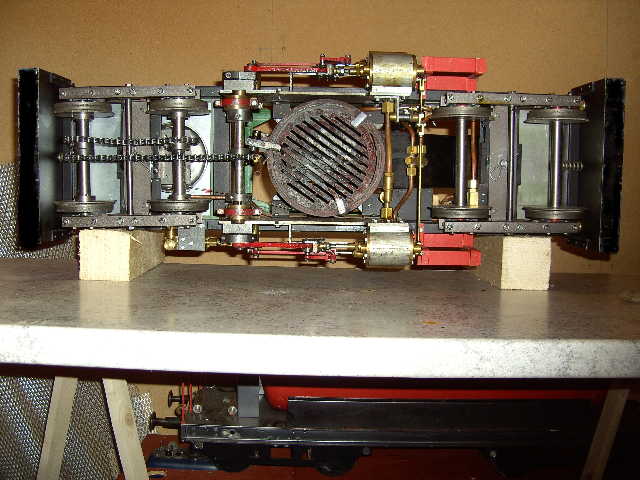

Ansicht von unten
