Dampflok BR 80

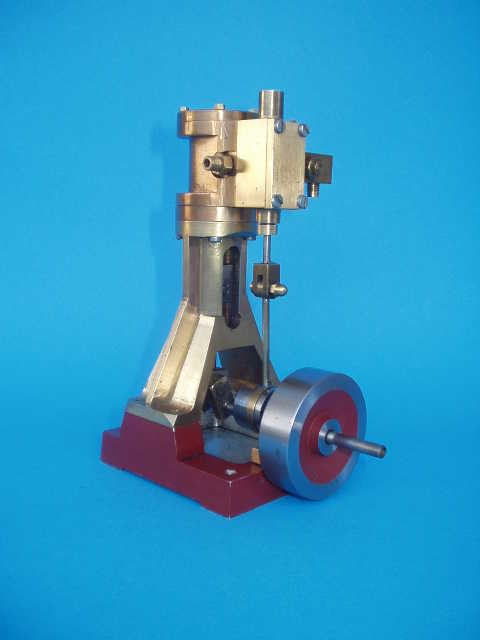

Einzylinder-Expansionsdampfmaschine
doppelwirkend mit Flachschiebersteuerung
Technisch Daten:
Kolbendurchmesser 18 mm
Hub 18 mm
Schwungrad D= 50 mm
Höhe 147 mm
Technisch Daten:
Kolbendurchmesser 18 mm
Hub 18 mm
Schwungrad D= 50 mm
Höhe 147 mm
Zweizylinder-Dampfmaschine
oszilierend, doppelwirkend, umsteuerbar
Technisch Daten:
Kolbendurchmesser 14 mm
Hub 12 mm
Schwungrad D= 50 mm
Höhe 147 mm
Technisch Daten:
Kolbendurchmesser 18 mm
Hub 24 mm
Schwungrad D= 100 mm
Höhe 220 mm
Zweizylinder-Dampfmaschine
Diese Seite ist noch in Arbeit !!

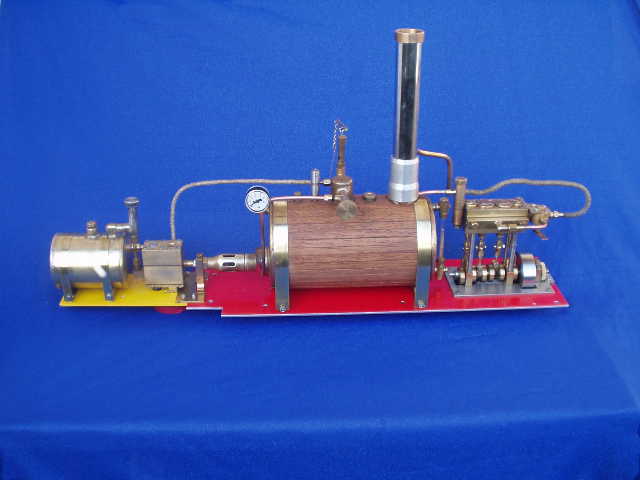

Antriebseinheit für Dampfschiff

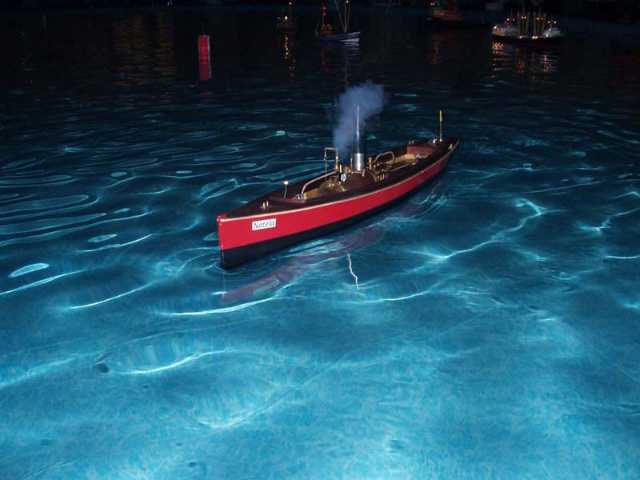

Dampfpinasse Natela im Einsatz
Technisch Daten:
Kolbendurchmesser 12 mm
Hub 36 mm
Schwungrad D= 90 mm
Höhe 120 mm
Technisch Daten:
Kolbendurchmesser 6 mm
Hub 12 mm
Schwungrad D= 30 mm
Höhe 120 mm

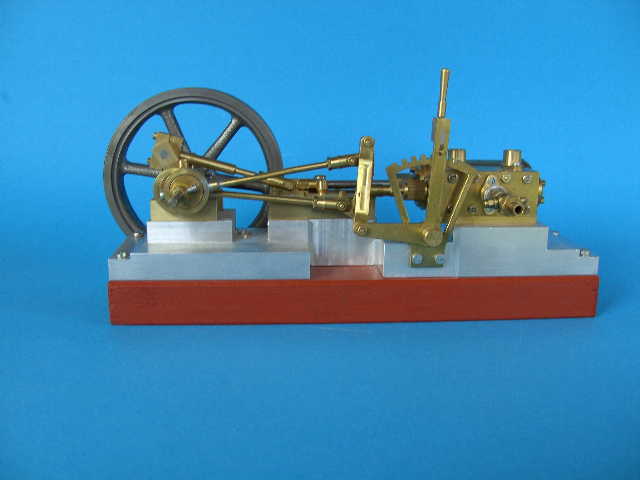

Liegende Dampfmaschine
Die Mug
Oszilierende Einzylinder-
Dampfmaschine mit Stehkessel

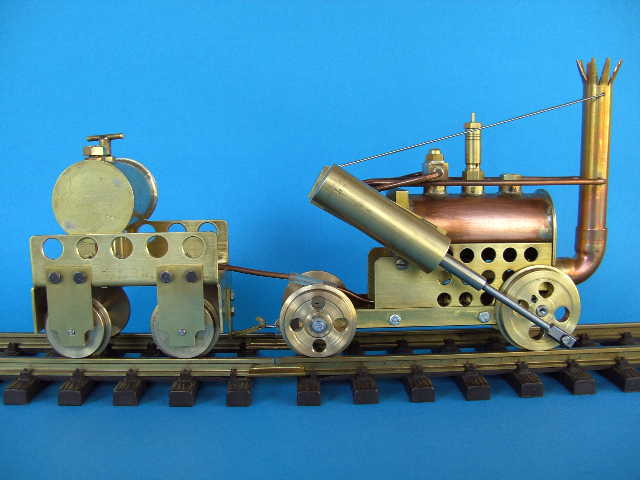

Die Rocket
Technisch Daten:
Kolbendurchmesser 8 mm
Hub 12 mm
Spurweite 1
Befeuerug
Spiritus Vergaserbrenner
Die Rocket habe ich nach dem Plan von D. Schellenberg gebaut.
Er wurde in dem Heft " Dampf 38 " publiziert.
Sie ist der Nachbau der ersten dampfgetriebenen Lokomotive.
Einzylinder Dampfmaschine mit
mit Rundschiebersteuerung.
Die Maschine läßt sich mit einem
Hebel von vorwärts-stopp-rückwärts
umsteuern.
Befeuerug Gas
Kesseldurchmesser 30 mm

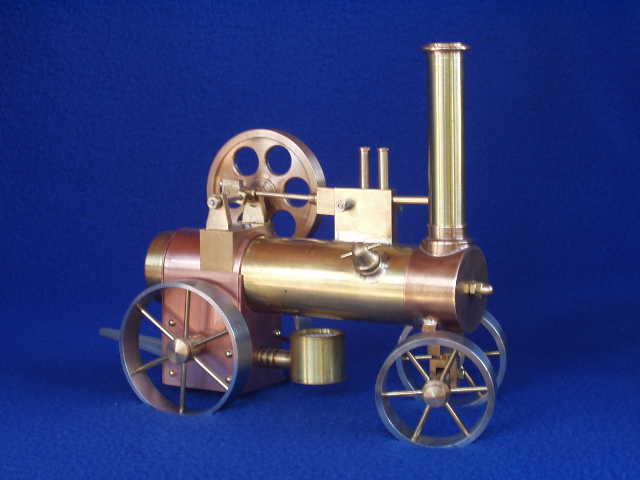

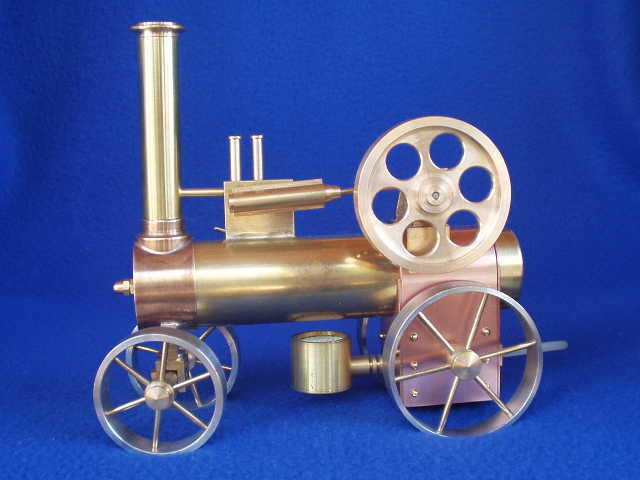

Diese kleine Lokomobile habe ich nach
einem Plan gebaut der in einem Buch aus
Holland veröffentlicht wurde. Sie hat eine oszilierende Einzylindermaschine und der
der Kessel wird von außen mit einem Gas-Keramikbrenner befeuert.

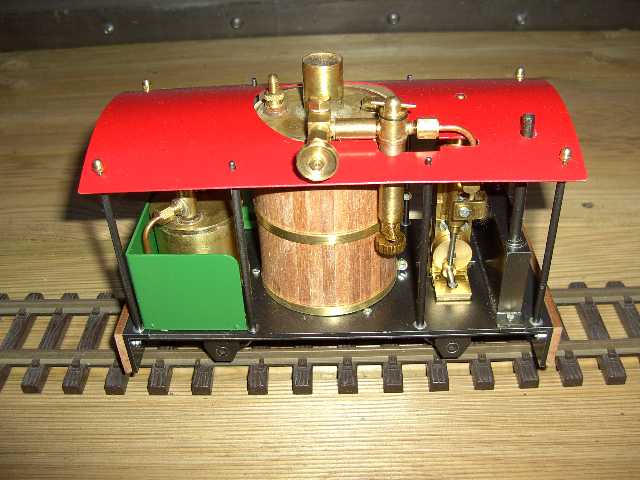

Climax Waldbahnlok
Kesseldurchmesser 30 mm
Das Modell wird von zwei oszilierenden Einheiten angetrieben.

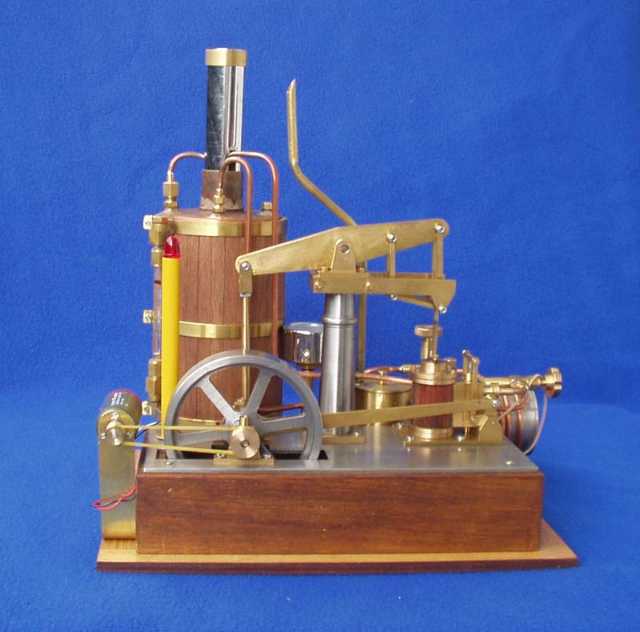

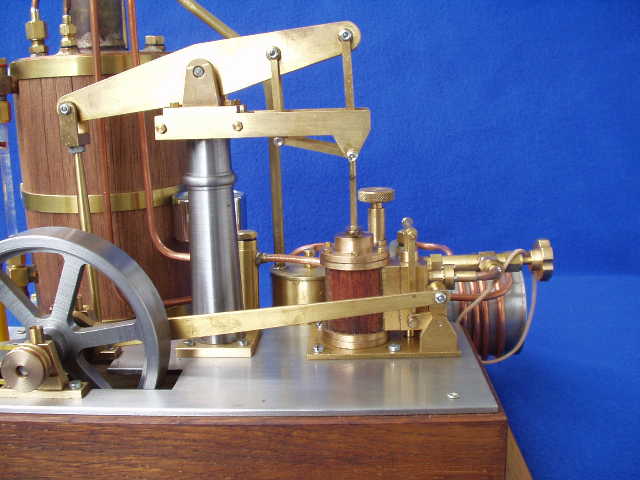

Dampf - Kraftwerk
Die Anlage besteht aus einer Balancier-
Dampfmaschine mit Flachschiebersteuerung,
einem Stehkessel mit konischem Heizraum,
einem Gastank mit Keramikbrenner und
einem Generator zur Stromerzeugung.

Bauplan: DAMPF 14 Neckar-Verlag

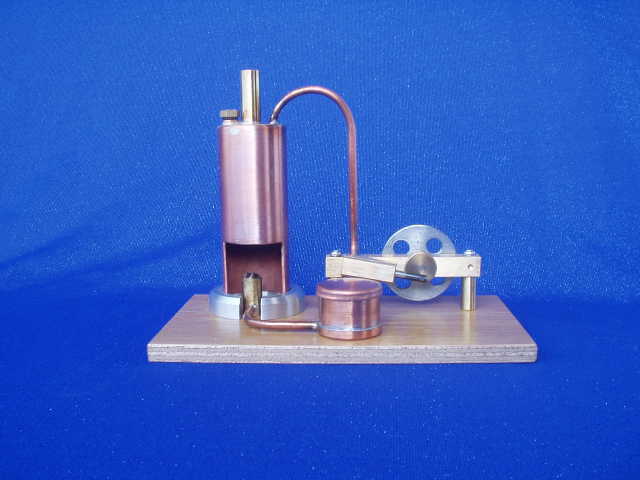

Diese kleine einfache Dampfmaschine
ist eine Eigenkonstruktion. Die Idee war
die Maschine in einem Wochenendkurs
mit Jugendlichen zu bauen. Leider kam
das Vorhaben nie zu Stande.
Irgendwann werde ich den Bauplan auf
dieser Seite veröffentlichen.
