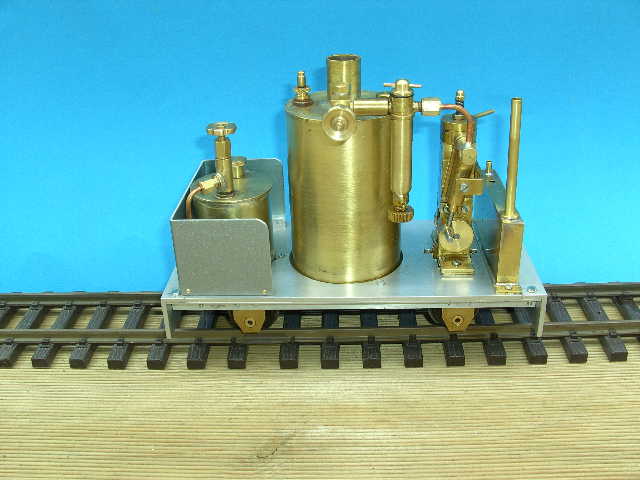

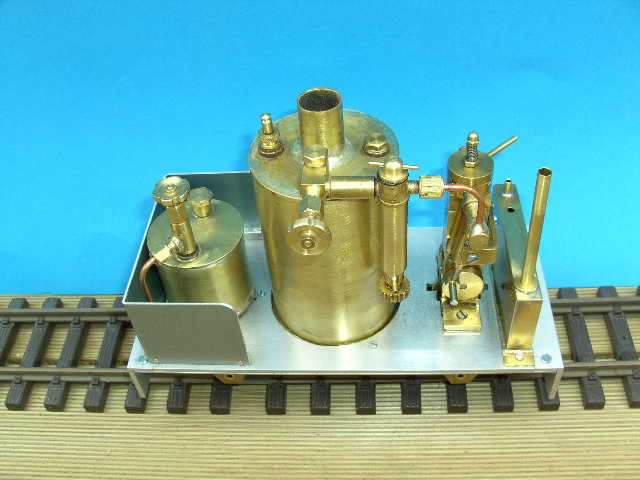

Grundaufbau der Waldbahnlok "CLIMAX" in
LGB-Spurweite.
Der Bauplan stammt von B.Hadorn. Er wurde
in einem Gartenbahnheft veröffentlicht.
Diese Seite wird fortlaufend ergänzt

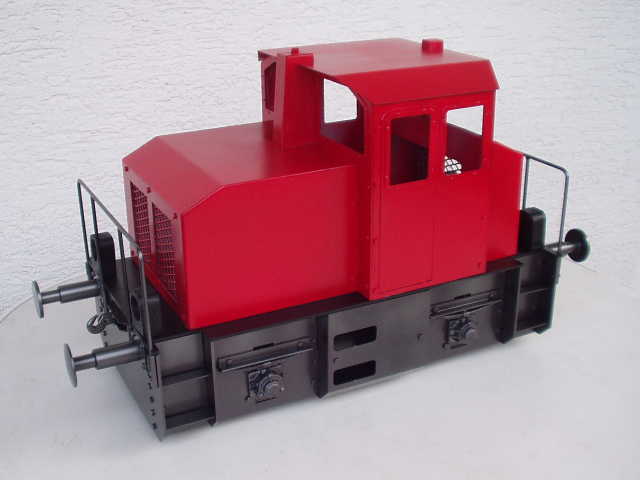

Im Rahmen des Betriebspraktikums habe ich mit Schülern der F.J. Moneschule Bad Schönborn
im letzten Jahr eine kleine Rangierlok gebaut.

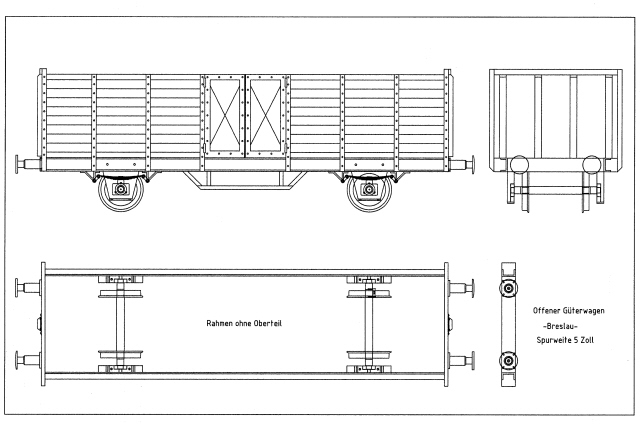

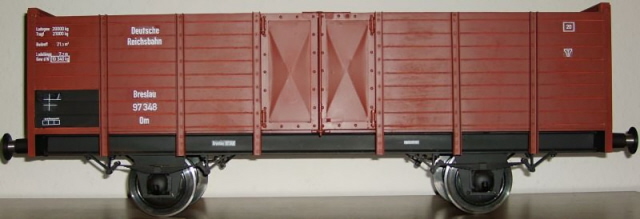

Jetzt sind wir dabei den passenden Wagen zu bauen. Es soll ein offener Güterwagen ähnlich
dem Modell " Breslau "werden. Um den Schülern vor Baubeginn einen Einblick in das Projekt

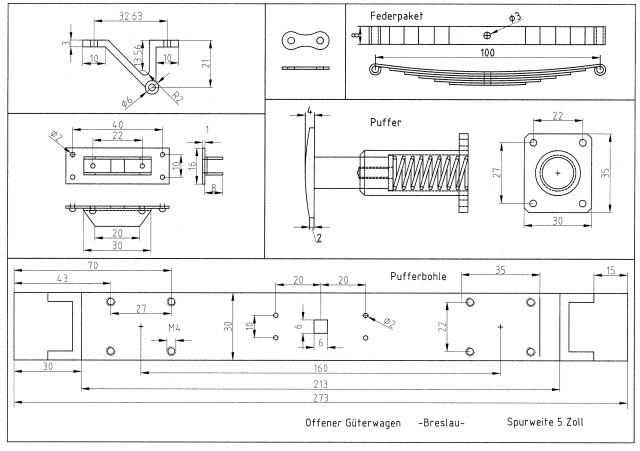

zu geben, habe ich den Wagen mit CAD gezeichnet.

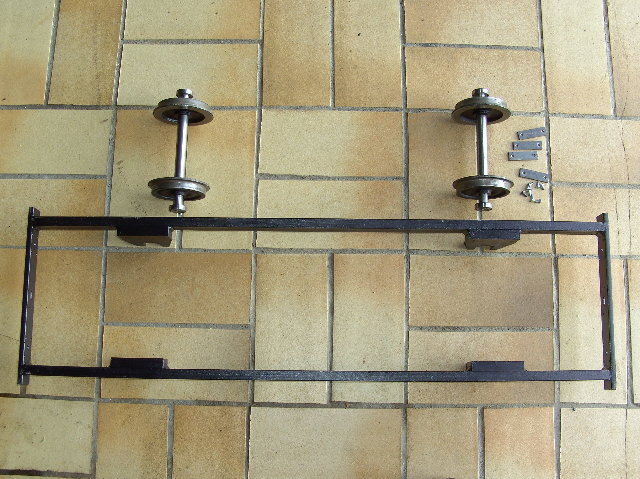

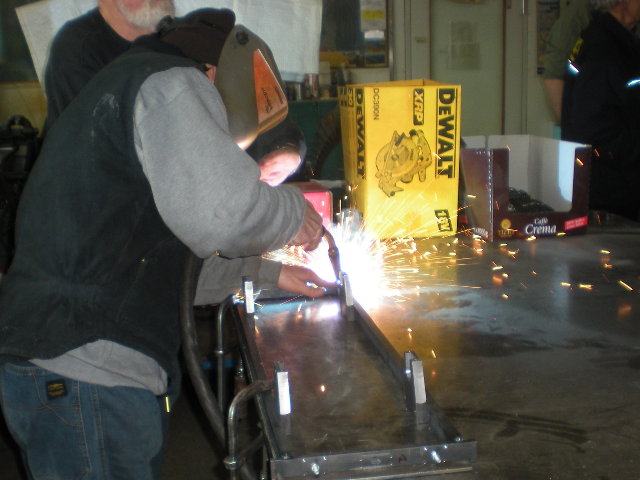

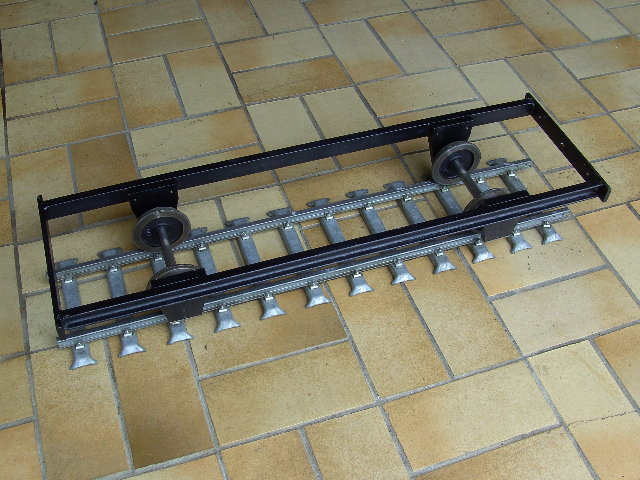

Nachdem die Rahmenseitenteile auf Länge gesägt, die Pufferbohlen und Aufnahmen für die Räder gebohrt und gefräst waren wurden die Teile in einem Metallfachbetrieb verschweißt.

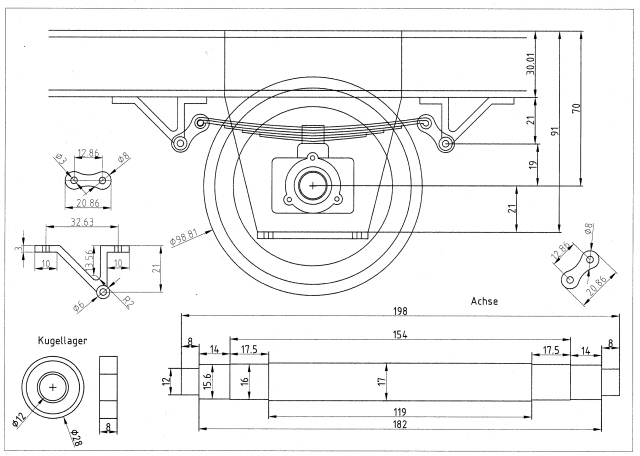

Für die vorhandenen Räder mußten
neue Achsen gedreht und die
Kugellager angepasst werden.
Das Holz für das Wagenoberteil
stammt vom Baumarkt und wurde
dort bereits auf Maß zugesägt.
Um die Struktur einzelner Bretter zu
erhalten wurden Linien aufgezeichnet
und anschließend die Nuten 2x2 mm
eingefräst.
Die abgelängten U-Schienen wurden
mit Rundkopfnägeln aufgebracht.
Dann konnten auf dem Gelände der
Eisenbahnfreunde Bad Schönborn
die ersten Fahrversuche unternommen
werden.

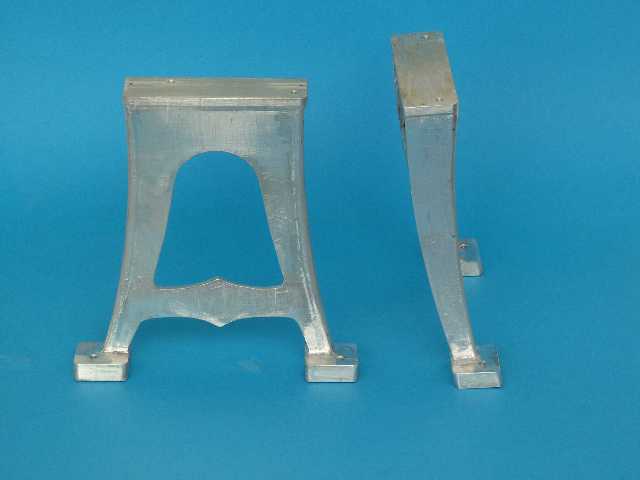

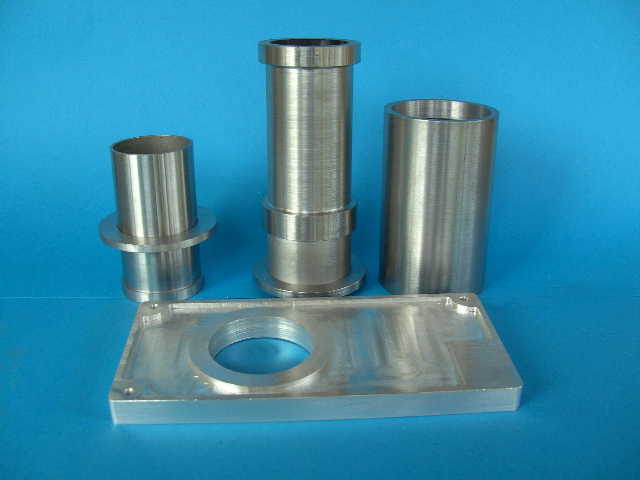

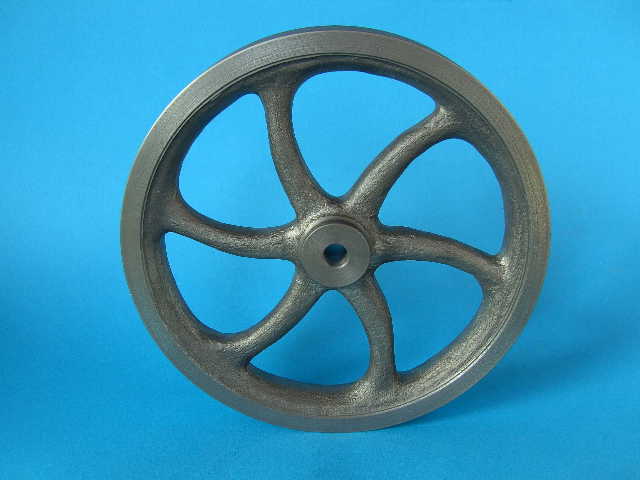

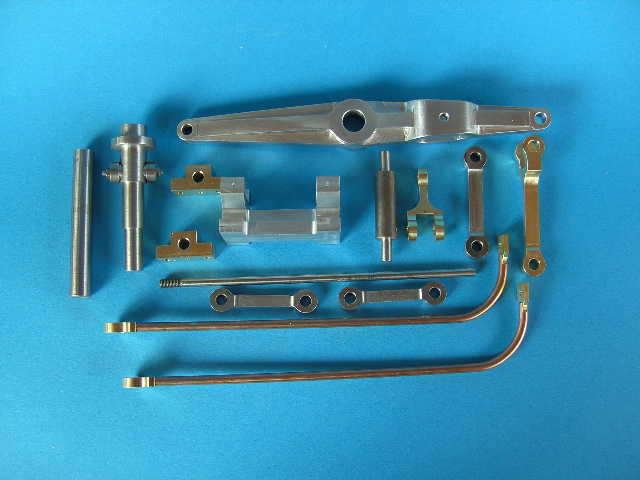

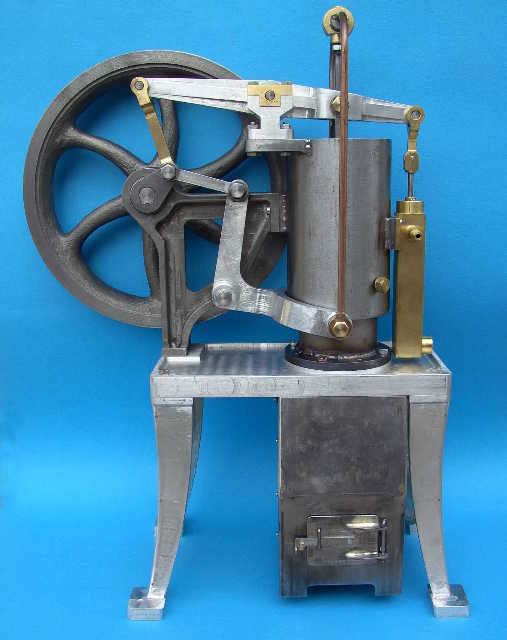

Alle Teile mit Ausnahme des Schwungrads
und der Radkonsole sind selbst gefertigt.
