Stirlingmotoren
Technische Daten:
Arbeitskolben d= 20 mm
Hub 40 mm
Verdrängerkolben d= 30 mm
Hub 30 mm
Schwungrad d=120 mm
Diese Seite ist noch in Arbeit !!
Technische Daten:
Technische Daten:
Diesen Stirlingmotor habe ich nach einem
Bauplan aus dem Heft 2/89 " Maschinen
im Modellbau "gebaut Die Konstruktion
stammt von Alfred Bachmann.

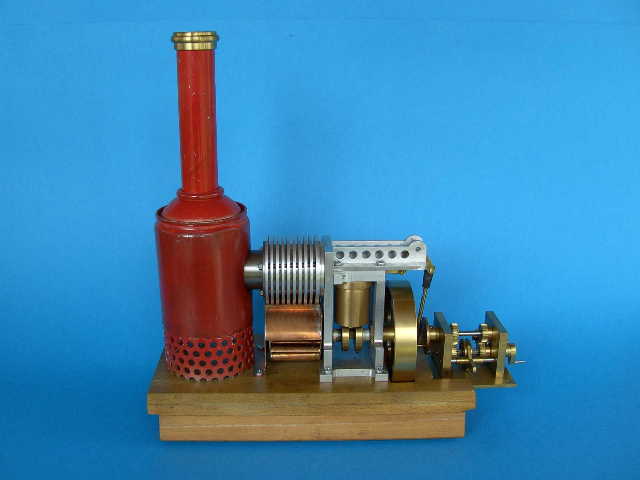

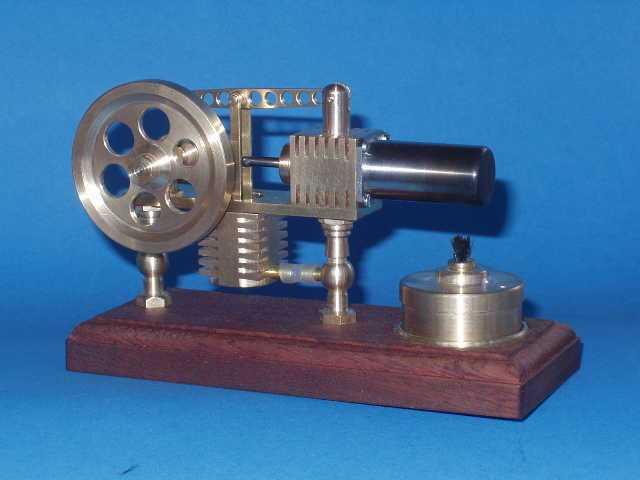

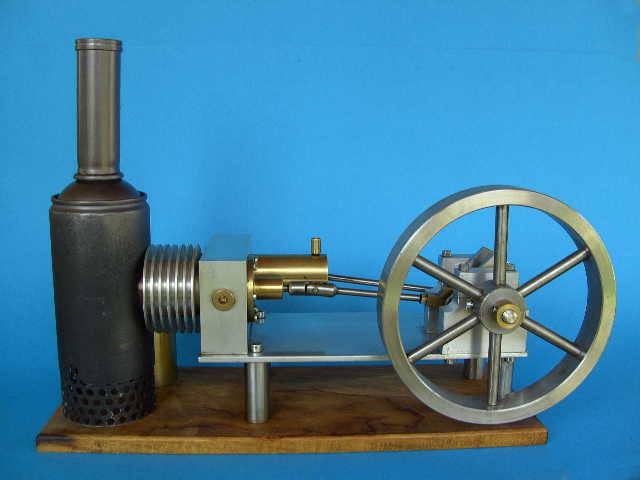

Liegender Stirlingmotor

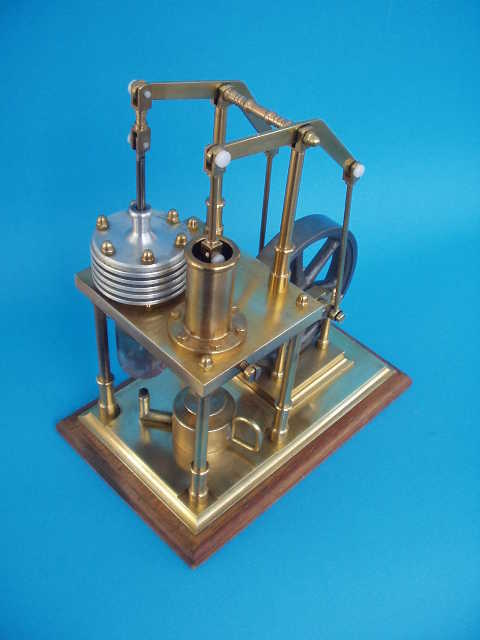

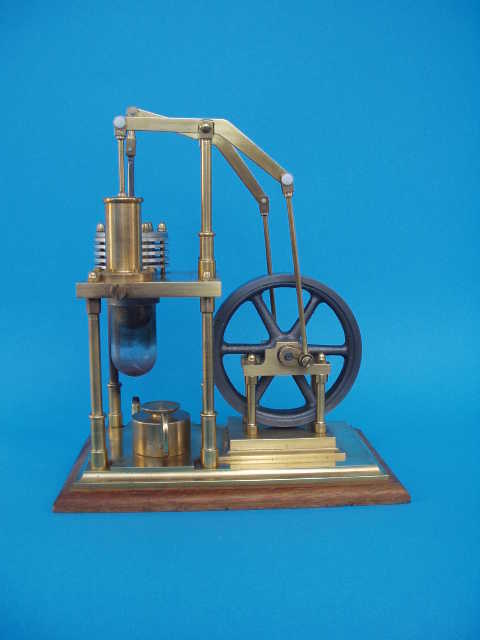

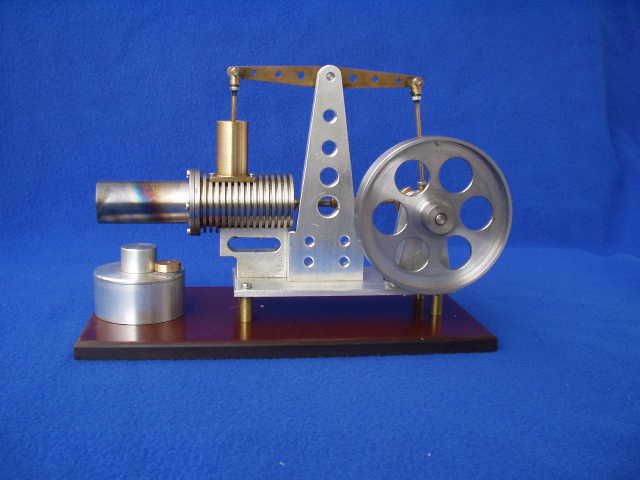

Beam Stirling
Befeuerung :
Spiritus Dochtbrenner
Arbeitskolben d= 17 mm
Hub 18 mm
Verdrängerkolben d= 24 mm
Hub 18 mm
Befeuerung:
Spiritus Dochtbrenner
Schwungrad d=60 mm
Arbeitskolben d= 17 mm
Hub 18 mm
Verdrängerkolben d= 24 mm
Hub 18 mm
Befeuerung:
Spiritus Dochtbrenner
Schwungrad d=60 mm
Technische Daten:
Arbeitskolben d= 17 mm
Hub 18 mm
Verdrängerkolben d= 24 mm
Hub 18 mm
Befeuerung :
Spiritus Vergaserbrenner
Schwungrad d=60 mm
Technische Daten:
Arbeitskolben d= 50 mm
Hub 50 mm
Verdrängerkolben d= 47 mm
Hub 50 mm
Befeuerung:
Spiritus Vergaserbrenner
Schwungrad d=225 mm
Technische Daten:
Arbeitskolben d= 17 mm
Hub 18 mm
Verdrängerkolben d= 24 mm
Hub 18 mm
Befeuerung:
Spiritus Dochtbrenner
Schwungrad d=60 mm
Technische Daten:
Arbeitskolben d= 13 mm
Hub 8 mm
Verdrängerkolben d= 18 mm
Hub 10 mm
Befeuerung:
Spiritus Dochtbrenner
Schwungrad d=60 mm
Technische Daten:
Arbeitskolben d=22 mm
Hub 34 mm
Verdrängerkolben d= 26 mm
Hub 36 mm
Befeuerung :
Spiritus Dochtbrenner
Schwungrad d=120 mm
Stirlingmotor

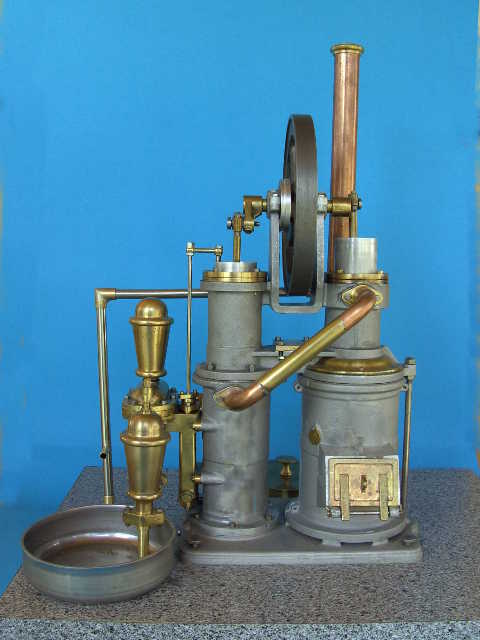

Stirlingmotor Rider Monski
Dieser Stirlingmotor ist ein gelungener
Nachbau des ca. 800 Kilo schweren
Originals.Das Modell konnte man als
Bausatz erwerben.Er hat eine angebaute
Pumpe die beim Laufen das Wasser zur
Külung durch den Motor pumpt.
Der Materialsatz stammt von der Fa. Wiggers.
Der Bauplan dieses Stirlingmotors kann
man über den Verlag beziehen.

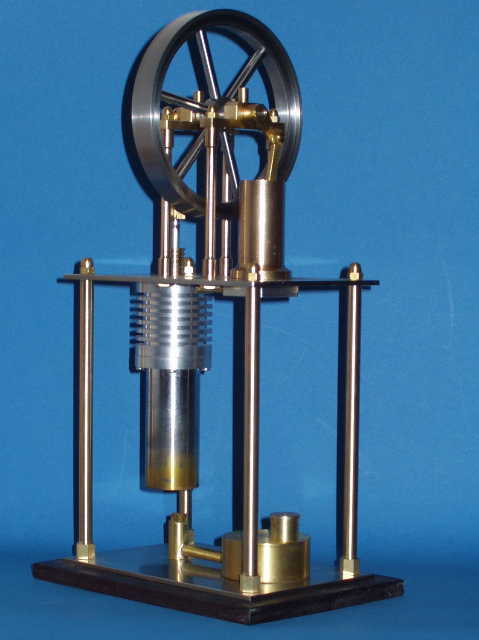

Robinson-Stirling
Der Robinson-Stirlingmotor wird gern als
Abschlußarbeit in metallverarbeitenden
Berufen angefertigt.
Gesamthöhe 325 mm
Ur-Stirling
Technische Daten:
Arbeitskolben d=62,5 mm
Hub15 mm
Verdrängerkolben d= 54 mm
Hub 15 mm
Schwungrad d=60 mm
Gesamthöhe 165 mm
Befeuerung : Handwärme
Dieses schöne Modell wurde nach einem
Bauplan der Fa. Wiggers gebaut.
Die Laufeigenschaften sind hervorragend,
die Drehzahl ist regelbar.
Dosen-Stirlngmotor
Der Dosenstirling ist einer meiner Lieblingsmotoren.
Er erregt auf meinen Ausstellungen immer sehr große
Aufmerksamkeit, da er doch nur durch die Wärme der
Hand zum Laufen gebracht werden kann.
Faszinierend !
Der Bauplan stammt aus dem Buch " Der Stirlingmotor
Einfach erklärt und gebaut " von Dieter Viebach.

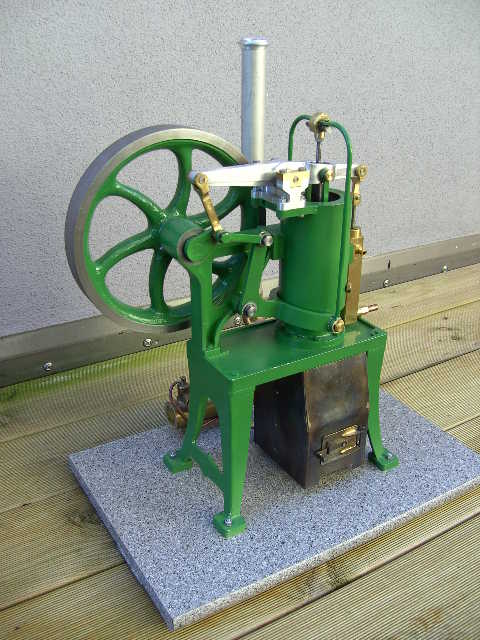

Der Rider Ericsson Heisluftmotor ist dem noch
in verschiedenen Größen existierenden Öriginal-
modell nachgebaut. Er wurde ausschließlich als
Pumpenmotor eingesetzt
Typ: Beta-Stirling
Rider Ericsson
Thermoakustikmotor
Technische Daten:
Arbeitskolben d= 25 mm
Hub 8 mm
Schwungrad d=70 mm
Befeuerung :
Spiritus Dochtbrenner
Der Thermoakustikmotor , wie er im deutschen Sprachgebrauch genannt wird, hat im Englischen die Bezeichnung Laminar Stirling.
Über das Funktionsrinzip dieses Motors möchte ich keine Erklärung abgeben, ich bin
mir nämlich nicht ganz sicher warum er eigentlich läuft.
Technische Daten:
Befeuerung:
Spiritus Dochtbrenner
Schwungrad d= 90 mm
Arbeitskolben d= 15 mm
Hub 20 mm
Verdrängerkolben d= 24 mm
Hub 14 mm
Neuer Stirlngmotor
